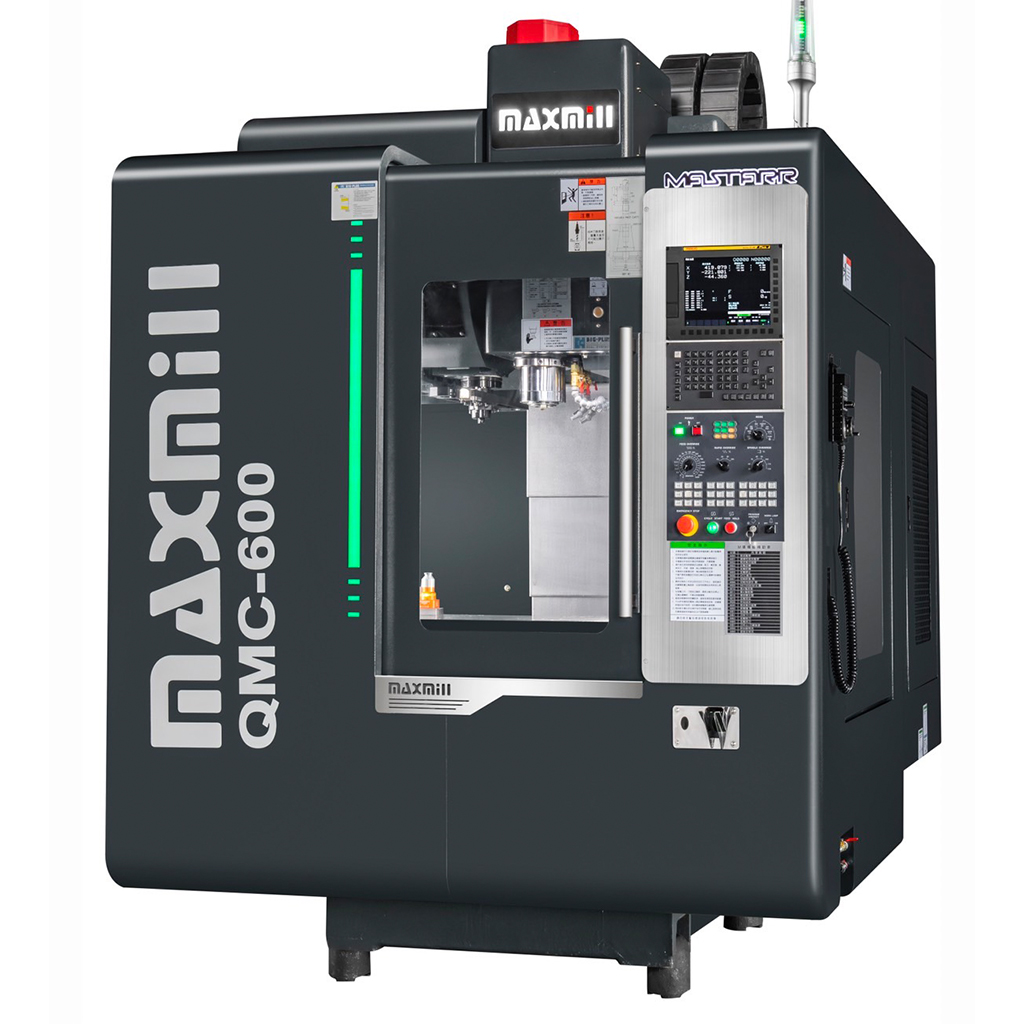

QMC-600

  • 仕元MASTARR系列立式綜合加工機,展現先進設計概念,機械結構平衡性優異,是一部高速、高產能機種,適合模具業及一般金屬加工業。
  • 本機加工能力強勁,精密,加工快速。可搭配各系列高性能CNC控制器,操作簡易,並具有高速高精度加工功能。
  • 機械主體結構採用合金鑄鐵製成,剛性優異。
  • 箱型底座結構,配合金字塔型立柱結構,徹底發揮機械剛性。
  • 採用仕元獨特的高速加工技術理念設計,搭配先進的伺服系統及直結式主軸。
  • MASTARR系列可搭配12,000RPM/15,000RPM高速精密主軸,低噪音,振動小及低熱變位等諸多特性。
  • 功能強勁,高剛性,價格最具競爭力。
分類:

產品規格

機型 單位 QMC-600
行程 X x Y x Z 軸 mm
(inch)
610 x 410 x 530
(24.1 x 16.2 x 20.8)
主軸鼻端至工作台 mm
(inch)
100~630
(4.0~24.8)
主軸中心至立柱距離 mm
(inch)
495
(19.5)
工作台 工作台面積 mm
(inch)
900 x 410
(35.4 x 16.1)
最大荷重 kg 300
T型槽 (槽度 x 寬 x 間距) mm
(inch)
3 x 18 x 125
(3 x 0.7 x 5.0)
主軸 刀具錐度 BBT-40
轉速 rpm 12,000
傳動方式 直結式傳動
培林潤滑方式 油脂
冷卻系統 油冷式
主軸馬力(三菱) kw
(HP)
7.5
(10)
主軸馬力(發那科) kw
(HP)
7.5
(10)
進給速度 X x Y x Z 軸快送(線軌) m/min 48 / 48 / 48
最大切削進給速度 m/min 10
刀庫 刀庫容量 pcs 24 刀臂式
刀庫形式 type BBT-40 (CAT-40)
最大刀具直徑 mm
(inch)
76
(3.0) 刀臂式
最大刀具重量 kg 5
最大刀具長度 mm
(inch)
230
(9.05) 刀臂式
平均換刀時間
(刀臂式)
刀對刀 sec. 2.5
所需氣壓 kg/cm² 6以上
精度 定位精度 VDI3441 mm
(inch)
P0.01
(0.0004)
重覆精度 VDI3441 mm
(inch)
Ps0.006
(0.0003)
機械尺寸 機械重量 kg 4,000
耗電量 KVA 15
佔地面積(長x 寬 x 高) mm
(inch)
1,900 x 2,260 x 2,600
(74.8 x 89.0 x 105.4)
裝櫃台數 1 x 40’高櫃(4 台)



標準配件

  • 三菱M80控制器
  • 主軸轉速 8,000 / 10,000 / 12,000 / 20,000 rpm(視機台而定)
  • 自動換刀機構
  • 全罩式防濺鈑金
  • 電氣箱熱交換器
  • 自動潤滑系統
  • 主軸溫控冷卻系統
  • 切屑吹氣裝置(M碼)
  • 主軸吹氣系統
  • 主軸定位
  • 清潔水槍及空氣槍接頭
  • 水平調整螺絲及墊塊
  • 分離式手輪
  • LED工作燈
  • 剛性攻牙
  • 冷卻系統及油箱
  • 工作結束指示及警示燈
  • RS-232C 介面含傳輸線(10米)
  • 工具箱
  • 操作維護手冊
  • 主軸環狀噴水(M碼)
  • 主軸端沖屑裝置

選購配件

  • 直結式主軸15,000轉
  • 主軸中心出水系統(CTS 型式)
  • 自動刀長量測系統
  • 自動工件量測系統
  • 數控分度盤及尾座
  • 油水分離器
  • 油路刀把系統
  • 鏈片式切屑輸送機附集屑車
  • 工作台面積:900x410mm(QMC-600適用)
